Esta pinza amperimétrica Hantek CC-650 es un accesorio especial para osciloscopio mediante conector BNC, que permite medir los parámetros y formas de onda de corriente. Su transductor de corriente transforma linealmente la corriente de CA o CC en voltaje de corriente de CA o CC. Al conectar la pinza amperimétrica a un osciloscopio se puede observar la forma de onda de la señal de la corriente.
Descripción:
Esta pinza amperimétrica Hantek CC-650 es un accesorio especial para osciloscopio mediante conector BNC, que permite medir los parámetros y formas de onda de corriente. Su transductor de corriente transforma linealmente la corriente de CA o CC en voltaje de corriente de CA o CC. Este transductor de corriente está compuesto por Permalloy (Mu-metal) y elemento hall.
Al conectar la pinza amperimétrica a un osciloscopio se puede observar la forma de onda de la señal de la corriente.
Características:
- AC/DC rango de frecuencia: Hasta 400 kHz
- Efectivo Rango De Medición: 20 mA a 650 A DC
- Rango máximo 650A, 1mV/ 10mA
- Circuito de alimentación de medición y análisis de mal funcionamiento
- Motor Drive de convertidor de frecuencia (o otros electrónica) de medición
Especificaciones:
- Rango de temperatura de trabajo: a 50C 0C, 70% R.H.
- Rango de temperatura de almacenamiento: - 20 C ~ + 70 C , 80% R.H.
- Peso: 290 gm (típico)
- Tamaño: 178mm (H) x 70mm (W) x 33mm (D)
- Características eléctricas (23 ± 5C , 70% R.H. máximo)
Precisión:
- DC: 0a 650A , +/- (3% lectura + 2A)
- AC:
- (50 hz a 400 hz) :
- - 0a 500A , +/-(3% lectura + 2A)
- - 500A a 600A , +/- (6% lectura + 2A)
- - 600A a 650A , +/-(8% lectura + 2A)
Salida de escala:
- - 0a 650 mv (CA/CC) correspondiente a 0a 650a (1 mV / 1A)
- - 0 a 1,6 V (CA/CC) correspondiente a 0 a 160 a (1 mV / 100 mA archivo)
- Impedancia de carga: 10 k Ω (valor típico)
- Duración de la batería: baterías típicas de zinc de carbono durante 100 horas

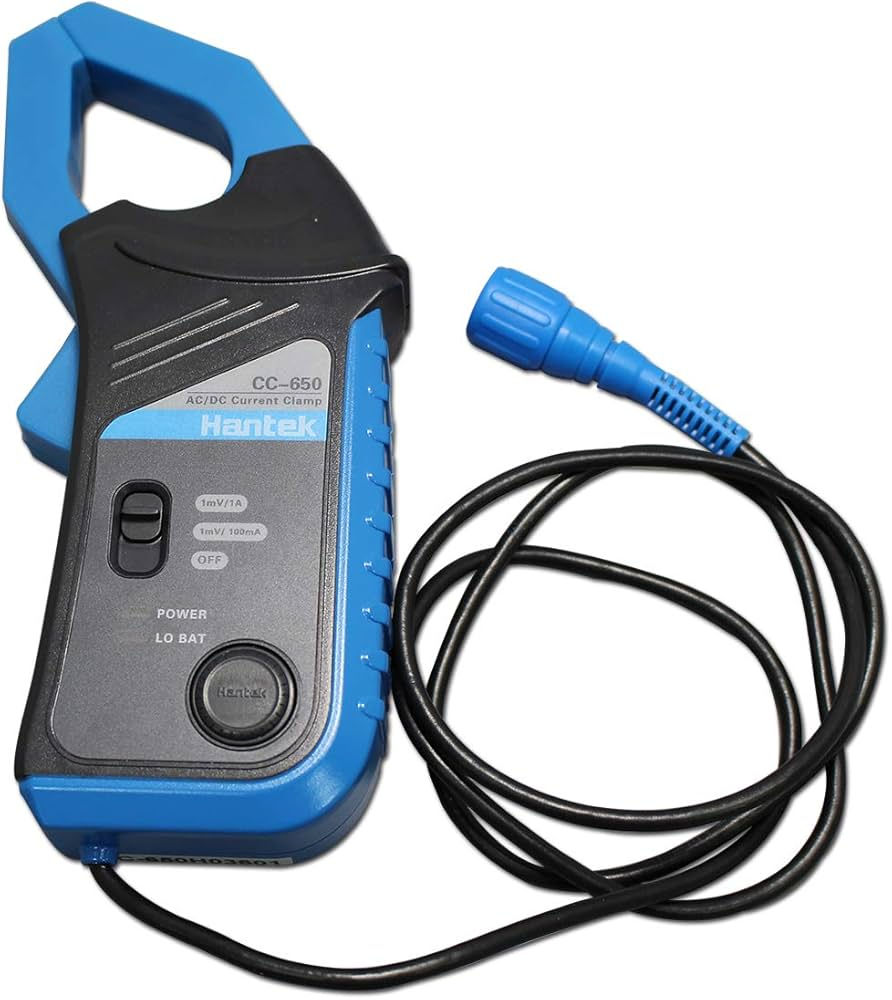

PINZA AMPERIMETRICA HANTEK CC650
Rango de frecuencia CA/CC: hasta 20 kHz.
Rango de medición efectivo: 20 mA a 650 A CC.
Es un transductor que permite que tu multímetro mida los datos actuales y permite que tu osciloscopio mida las formas de onda actuales.
Su transductor de corriente está compuesto por permalloy y elemento Hall, que transforma linealmente la corriente CA o CC a voltaje de corriente CA o CC. Y si se conecta a un osciloscopio por conector tipo BNC, puedes observar las formas de onda actuales; si se conecta a un multímetro por conector tipo banana, puedes obtener los datos actuales.
Medición del circuito de alimentación y análisis de mal funcionamiento;
Unidad de motor de medición del convertidor de frecuencia (u otros dispositivos electrónicos).
Medición de equipos electrónicos de potencia.
Tamaño del conductor capturado: 9 mm máximo
Indicador de batería baja: iluminación LED roja
Temperatura de funcionamiento: 0 ℃ a 50 ℃ 70% R.H.
Temperatura de almacenamiento: -20 ℃ a +70 ℃, 80% R.H.
Tipo de batería: 9 V CC, NEDA 1604, 6F22,0006P.
Duración de la batería: 100 horas típicas con alcalino.
Peso: 250 g típico.
Dimensiones: 195 mm de alto x 70 mm de ancho x 33 mm de profundidad.
